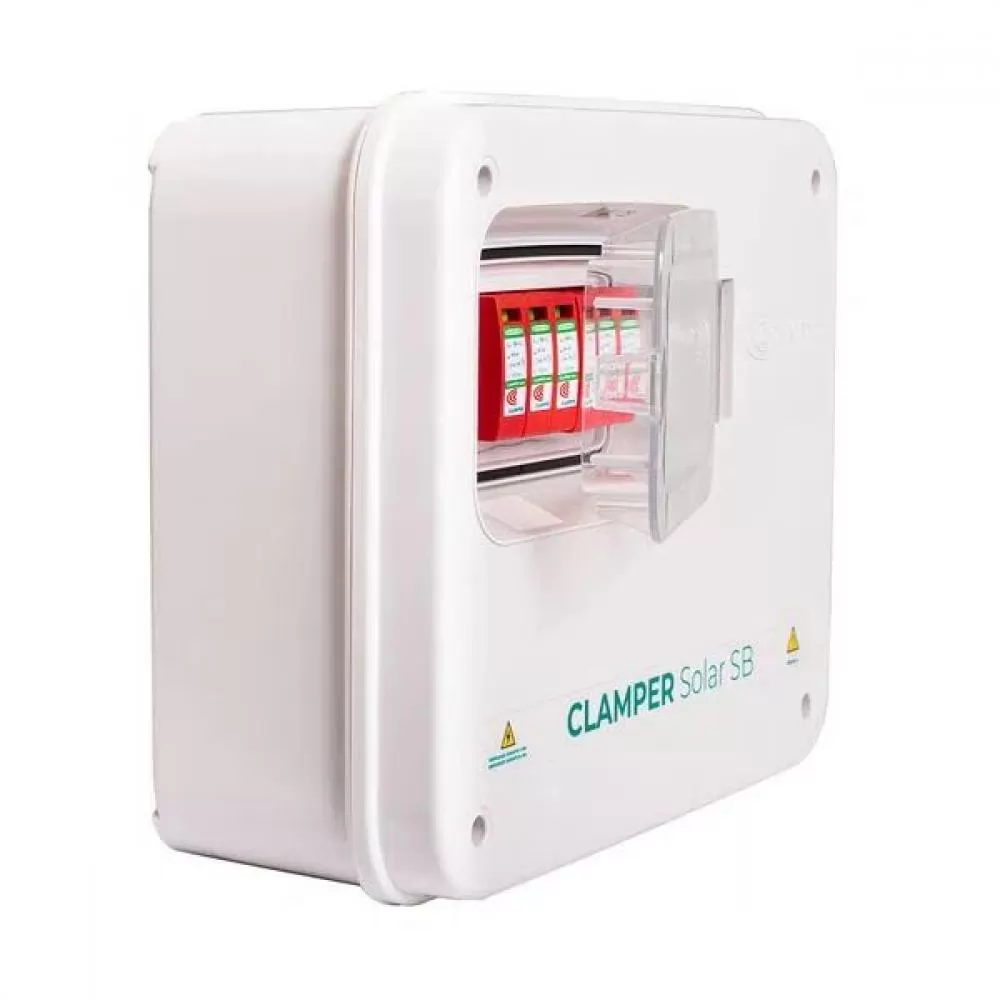

A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.
ESPECIFICAÇÕES:
DPS:
SECCIONADORA:
CARACTERÍSTICAS DA CAIXA:
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.
ESPECIFICAÇÕES:
- Nº de entradas CC: 2
- N° de saídas CC: 2
- Tensão máxima de operação (Uc): 1040 Vdc
- Corrente máxima por entrada (Isc): 32A
DPS:
- Classe de proteção: II
- Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
- Nível de proteção (Up): 5kV
- Tempo de resposta típico:<25ns
- Tensão máxima de operação continua (Ucpv): 1040Vdc
- Corrente de descarga nominal @ 8/20 µs (In): 18kA
- Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
- Corrente de descarga total @ 8/20 µs (Itotal): 40kA
- Grau de proteção: IP20
SECCIONADORA:
- Norma aplicável: IEC 60947-3
- Número de pólos: 4
- Corrente máxima (Voc) = 1000V | 32A
- Tensão nominal de isolamento (Ui): 1000Vdc
- Tensão nominal de pulso (Uimp): 8kV
- Grau de proteção: IP20
CARACTERÍSTICAS DA CAIXA:
- Grau de proteção: IP65
- Material: Policarbonato com proteção UV
- Dimensões externas (C x A x P) 308,3mm X 253,3mm X 112,5mm
- Peso: aprox. 2,3Kg
